| 一、JZPH羅茨滑閥真空機組結構及特點： |
JZPH羅茨滑閥真空機組是以羅茨泵以主泵、以滑閥泵（包括單級、雙級）、雙級液環泵（包括雙級水環泵、雙級油環泵、甚至以特殊密封液作為泵的工質的雙級液環泵）作為前級泵的各類羅茨滑閥機組和羅茨水環（液環）機組。 使用本機組，與使用單泵相比，節能效果顯著（可節能20-80%），同時真空度方面也明顯提高，而且大抽速機組可代替多一機械真空泵，占地面積小，使用中工作可靠，保證產品質量特別是羅茨水環機組和羅茨油環機組，不僅真空度高，而且具有優良的抽吸水蒸氣的能力，很受用戶的歡迎。JZPH羅茨滑閥真空機組具有真空度高，高效節能，抽氣量大的特點。
根據被抽真空系統的大小及極限壓力的不同，真空機組各泵之間的名義抽速之比一般在4：至10：1之間，前者較后者適用于較大真空系統及長時間在較低入口壓力或極限真空情況下工作。本系列機組為了防止滑閥泵停機時返油，在前級進口管道上裝有電磁充氣閥，其動作與前級泵電動機實現聯動，當滑閥泵停泵前，向泵口充氣，確�；y泵內的真空油返回到油箱內，同時防止真空系統不受真空油污染。
根據不同的極限壓力，有以下組合方案供選擇：
>單羅茨單級滑閥真空機組
> 單羅茨雙級滑閥真空機組
> 雙羅茨單級滑閥真空機組
> 雙羅茨雙級滑閥真空機組
|
二、JZPH羅茨滑閥真空機組的用途：
羅茨滑閥真空機組具有顯著的節能效果，真空度高，高真空區間抽氣量大，可廣泛應用于電力工業的變壓器、電線電纜、電容器的真空浸漬、真空干燥工藝中。是真空鍍膜、真空冶煉、真空熱處理、真空濾油、冷凍干燥；航空模擬試驗較理想的真空設備。如抽吸含有少量水蒸汽或少量粉塵的氣體，應加裝過濾裝置。 |
三、JZPH羅茨滑閥真空機組型號表示方法：
如：J ZP H- 150 -80
J： 為機組的漢語拼音第一個字母；
ZP：表示主泵為羅茨真空泵；
H： 表示前級泵為滑閥真空泵；
150：為主泵（羅茨泵）抽速L/S；
80：前級滑閥真空泵的抽速L/S;
|
| 四、JZPH羅茨滑閥真空機組的工作原理圖： |
 |
| 五、JZPH羅茨滑閥真空機組的性能參數表及規格： |
型號
|
泵型號 |
極限壓力
(Pa) |
抽氣速率
(L/s) |
進氣口徑
(mm) |
排氣口徑
(mm) |
配用功率 |
主泵 |
前級泵 |
主泵 |
前級泵 |
JZPH303 |
ZJP150 |
H50 |
0.1 |
150 |
100 |
50 |
2.2 |
5.5 |
JZPH404 |
ZJP300 |
HG70 |
300 |
150 |
63 |
4 |
5.5 |
JZPH508 |
ZJP600 |
HG70 |
600 |
200 |
63 |
7.5 |
5.5 |
JZPH504 |
ZJP600 |
HGL150 |
600 |
200 |
80 |
7.5 |
11 |
JZPH608 |
ZJP1200 |
HG150 |
1200 |
250 |
80 |
11 |
15 |
型號
|
泵型號 |
極限壓力
(Pa) |
抽氣速率
(L/s) |
進氣口徑
(mm) |
排氣口徑
(mm) |
配用功率 |
主泵 |
前級泵 |
主泵 |
前級泵 |
JZP2H305 |
ZJP150 |
2H30 |
2X10-2 |
150 |
100 |
50 |
2.2 |
4 |
JZP2H404 |
ZJP300 |
2H70B |
300 |
150 |
76 |
4 |
7.5 |
JZP2H508 |
ZJP600 |
2H70B |
600 |
200 |
76 |
7.5 |
7.5 |
JZP2H608 |
ZJP1200 |
2H150 |
1200 |
250 |
80 |
11 |
15 |
型號
|
泵型號 |
極限壓力
(Pa) |
抽氣速率
(L/s) |
進氣口徑
(mm) |
排氣口徑
(mm) |
配用功率 |
主泵 |
中間泵 |
前級泵 |
主泵 |
中間泵 |
前級泵 |
JZPH422 |
ZJP300 |
ZJP150 |
HGL70 |
2x10-2 |
300 |
150 |
63 |
4 |
2.2 |
5.5 |
JZPH542 |
ZJP600 |
ZJP150 |
HGL70 |
600 |
200 |
63 |
7.5 |
2.2 |
5.5 |
JZPH524 |
ZJP600 |
ZJP300 |
HGL70 |
600 |
200 |
63 |
7.5 |
4 |
5.5 |
JZPH541 |
ZJP600 |
ZJP150 |
HGL150 |
600 |
200 |
80 |
7.5 |
2.2 |
11 |
JZPH522 |
ZJP600 |
ZJP300 |
HGL150 |
600 |
200 |
80 |
7.5 |
4 |
11 |
JZPH642 |
ZJP1200 |
ZJP300 |
HGL150 |
1200 |
250 |
80 |
11 |
4 |
11 |
JZPH624 |
ZJP1200 |
ZJP600 |
HGL150 |
1200 |
250 |
80 |
11 |
7.5 |
11 |
JZPH762 |
ZJP1800 |
ZJP300 |
HGL150 |
1800 |
250 |
80 |
15 |
4 |
11 |
JZPH734 |
ZJP1800 |
ZJP600 |
HGL150 |
1800 |
250 |
80 |
15 |
7.5 |
11 |
JZPH824 |
ZJP2500 |
ZJP1200 |
HGL150
(2臺并聯) |
2500 |
320 |
80+80 |
18.5 |
11 |
22 |
型號
|
泵型號 |
極限壓力
(Pa) |
抽氣速率
(L/s) |
進氣口徑
(mm) |
排氣口徑
(mm) |
配用功率 |
主泵 |
中間泵 |
前級泵 |
主泵 |
中間泵 |
前級泵 |
JZP2H425 |
ZJP300 |
ZJP150 |
2H30 |
|
300 |
150 |
50 |
4 |
2.2 |
4 |
JZP2H542 |
ZJP600 |
ZJP150 |
2H70B |
600 |
200 |
76 |
7.5 |
2.2 |
7.5 |
JZP2H524 |
ZJP600 |
ZJP300 |
2H70B |
600 |
200 |
76 |
7.5 |
4 |
7.5 |
JZP2H642 |
ZJP1200 |
ZJP300 |
2H150 |
1200 |
250 |
80 |
11 |
4 |
15 |
JZP2H624 |
ZJP1200 |
ZJP600 |
2H150 |
1200 |
250 |
80 |
11 |
7.5 |
15 |
JZP2H734 |
ZJP1800 |
ZJP600 |
2H150 |
1800 |
250 |
80 |
15 |
7.5 |
15 |
JZP2H824 |
ZJP2500 |
ZJP1200 |
2H150
(2臺并聯) |
2500 |
320 |
80+80 |
18.5 |
11 |
30 |
|
說明：1、以上是國家標準推薦型號，也可根據用戶特殊要求，異型設計
2、單泵的技術指標詳見各泵說明書
3、表中的抽氣速率系指主泵的幾何抽氣速率。
4、H為單級滑閥真空泵，如H-70為抽速70L/S的單級滑閥真空泵
5、2H為兩級滑閥真空泵，如2H-70為抽速70L/S的兩級滑閥真空泵 |

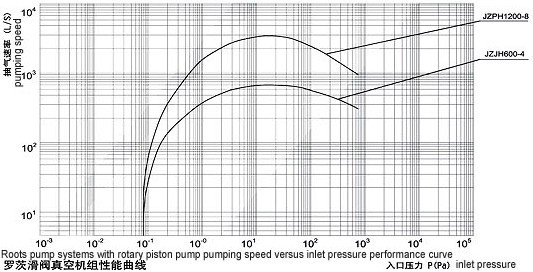

| 六、JZPH羅茨滑閥真空機組的性能曲線圖： |
 |
